气动隔膜泵原理解析

气动隔膜泵在化工、水处理、制药和食品加工等行业中是名副其实的干活主力，与传统依靠电机旋转驱动的水泵不同，它是利用压缩空气作为动力来“挤压”流体的。本期，固德牌隔膜泵厂家就来讲解气动隔膜泵的部件及主要原理：

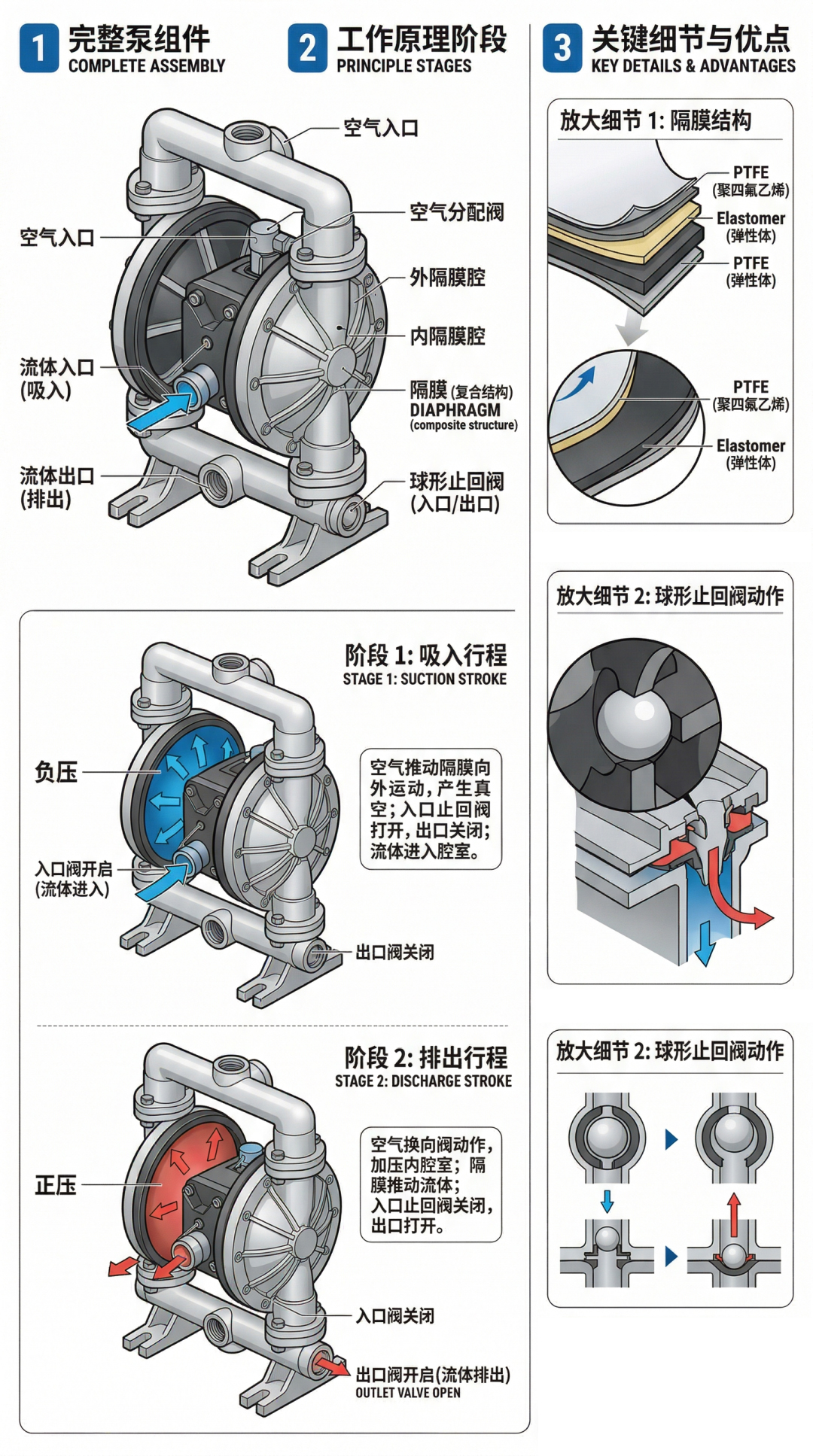

一、核心部件

1.隔膜：接触流体的一侧通常使用特氟龙等高度耐腐蚀的材料，而内侧则使用弹性体以提供长寿命的柔韧性。

2.空气分配阀：位于泵的顶部，它的作用是不断地将压缩空气交替导入左、右两个内隔膜腔。

3.球形止回阀：每个流体腔都有上下两个球阀，它们依靠流体压力和重力自动升降，确保流体只能自下而上单向流动，防止倒流。

二、工作原理：

一吸一排的呼吸过程，泵的左右两侧腔室通过一根中心轴连接。

当一侧在“呼气”（排出）时，另一侧必然在“吸气”（吸入），两者交替进行。



阶段1：吸入行程

动作： 中心轴向右移动，拉动左侧隔膜向内侧收缩。

结果： 左侧外隔膜腔的空间变大，产生负压（真空）。

流体走向（蓝色箭头）： 强大的负压将底部的入口球阀吸起，流体顺势涌入腔室。同时，顶部的出口球阀被负压和自身重力牢牢吸在阀座上，处于关闭状态，防止外面的液体倒灌。



阶段2：排出行程

动作： 空气分配阀换向，压缩空气进入左侧内腔，推动左侧隔膜向外侧鼓起。

结果： 左侧外隔膜腔的空间被剧烈挤压，产生极大的正压。

流体走向（红色箭头）： 高压液体将底部的入口球阀死死压在阀座上（防止流体从入口漏出），同时顶开顶部的出口球阀，流体被顺利挤出泵外。



三、为什么它在工业界如此受欢迎？

这种看似简单的“推拉”设计，赋予了气动隔膜泵传统离心泵无法比拟的四大优势：

1.无轴封设计（无泄漏）： 传统水泵的电机轴穿过泵体的地方必须有密封圈，随着磨损极易泄漏。隔膜泵的流体腔被隔膜完全封闭，真正做到零泄漏，非常适合输送剧毒、强酸强碱或昂贵的液体。

2.自吸能力（可处理高吸程）： 很多水泵在启动前必须先手动灌满引水，而隔膜泵能产生很强的真空，即使管路里全是空气，它也能直接把液体“抽”上来。

3.处理固体（允许大颗粒通过）： 由于内部通道宽敞，且依靠球阀开合，它不仅能抽水，还能抽泥浆、油污、甚至带有坚硬颗粒的废液，不易堵塞。

4.干运转（无损坏）： 如果传统水泵没水空转，几分钟内就会因为摩擦过热而烧毁。但隔膜泵全靠空气推动，哪怕里面没有液体空打，也不会产生热量和损坏，安全性极高。
