隔膜泵专业词汇介绍，如何根据扬程选择合适的隔膜泵？

很多客户第一次了解到隔膜泵这个产品的时候，听见那些专业词汇就觉得有点头大，看来看去还是不知道应该怎么选择，今天，隔膜泵厂家边锋机械给你讲清楚这里面的门道，这里主要是分成两个部分，一个是隔膜泵的里面的专业词汇，另外一个是如何根据扬程选择隔膜泵型号；



一、隔膜泵字母代表的意思：

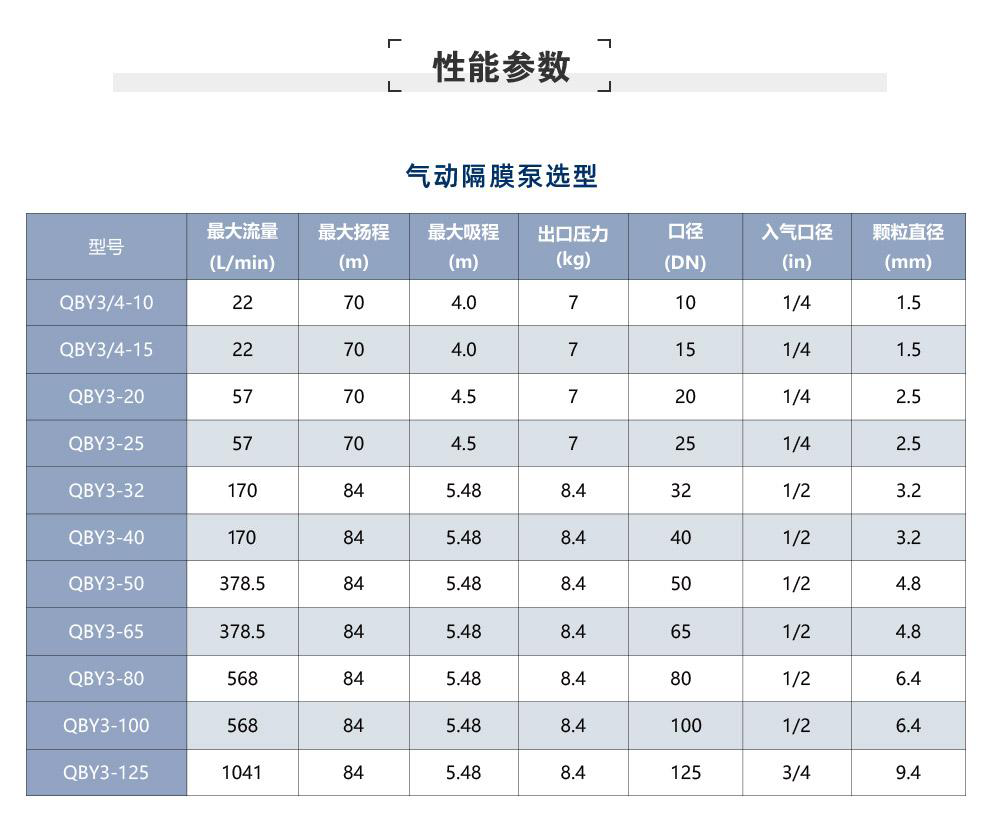

AODD气动双隔膜泵，市面上的型号大多数都是用QBY、QBK来分，比如固德牌QBY3-50，QBY3-80，QBY3-100等等，其中3指的是第三代产品，后面的50，80用来区分型号，数字越大，dn越大。dn是管道、阀门等管件标准化尺寸的符号，叫公称通径，既不是实际内径，也不是实际外径，而是一个与内径接近的标准名义尺寸，主要为了方便设计、制造和安装，保证不同厂家生产的管件能配套使用。EODD电动双隔膜泵，市场一般是用DBY来做标识，命名规则和气动隔膜泵差不多。如下图：

二、性能参数名词（选型最重要）

扬程：泵可以把液体抬升的高度，单位米（m），也可用MPa、bar。1MPa≈100米水柱，1bar≈10米水柱。气动隔膜泵最大扬程由气源压力决定，气源压力越高，能打越高。

最大扬程：泵理论能达到的极限高度

工作扬程：现场实际需要克服的阻力高度

流量Q：单位时间能输送多少液体，单位m³/h或者L/min。隔膜泵在运输物料的时候，管路阻力越大（背压越大），流量就越小。不要只看空载最大流量，要看实际工作扬程下的流量。

背压：出口管道、提升高度、罐内压力组合形成的阻力，背压越高，流量越小。气动隔膜泵出口关死，背压升高到和气源压力一样，泵会自动停下。

吸程（自吸高度）：泵可以从低于泵的位置把液体吸上来的高度。普通气动隔膜泵湿吸一般2~7米。液体越粘稠、液体里面气体越多，能吸的高度就越低。

干转（干运转）：泵里面没有液体空跑。气动隔膜泵可以长时间干转，不会损坏；电动隔膜泵不建议长时间干转。

脉动/脉冲流量：隔膜来回交替吸排，液体一股一股送出，管路会震动。可以加装脉动阻尼器来稳压，减小震动。

最大通过颗粒直径：泵内部通道能通过的固体颗粒大小，输送泥浆、带杂质液体的时候重点看这个参数。

粘度：液体粘稠程度，胶水、膏状物粘度高。粘度大，管道阻力会大幅增加，流量衰减很明显。

汽蚀：吸料侧压力不够，液体产生气泡。气泡破裂会冲击膜片、阀球，泵噪音变大、流量下降，长期会打坏泵。



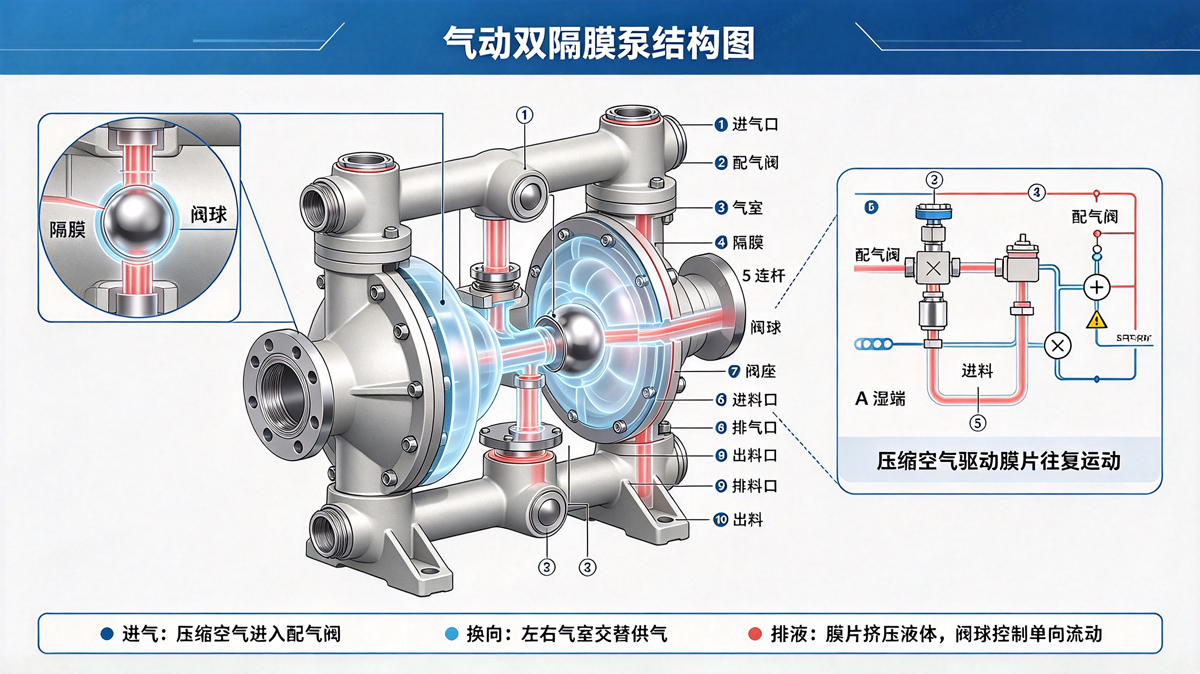

三、隔膜泵零部件

1.隔膜（膜片）：泵核心零件，隔开液体一侧和驱动侧，来回变形吸排液体，属于易损件。

PTFE四氟：耐强酸强碱、耐溶剂，质地偏硬，寿命相对短

NBR丁腈橡胶：耐油，不耐强溶剂

EPDM三元乙丙：耐酸碱、热水

Santoprene山道橡胶：耐磨，适合污水、泥浆

FKM氟橡胶：耐强溶剂、高温油





2.泵腔（湿端）：直接接触液体的腔体；干端就是气室，只走压缩空气，不碰物料。

配气阀（空气分配阀）：气动隔膜泵核心气路零件，自动切换压缩空气，带动膜片往复运动，是高频故障件。

阀球+阀座：单向止回零件，控制液体只能单向流动。输送带颗粒物料容易卡住阀球，造成液体回流、流量不足。

脉动阻尼器：装在泵出口，缓冲液体脉冲，降低管路震动，稳定压力。

消声器：装在气动泵排气口，降低排气噪音；潮湿环境容易积水堵塞，导致泵出力不足。

泵体：泵外壳，常见材质PP、PVDF、铝合金、304/316L不锈钢、铸铁。



四、工程相关名词

介质相容性：泵材质和输送液体会不会发生腐蚀、溶胀。材质选错，膜片很快就坏，是选型第一要点。

憋压（闷压Deadhead）：出口阀门关闭，泵持续升压。气动隔膜泵特色：压力到气源压力就自动停泵，不会过载损坏。离心泵不能长时间憋压。

管路压损（扬程损失）：管道摩擦、弯头、阀门、过滤器都会消耗压力，也就是损失扬程。

安全余量：选型时额外预留一部分扬程，应对管路老化、介质变化、零件磨损。



关键区分

隔膜泵（容积泵）：出口关死→憋压自动停泵；压力由管路背压决定，背压升高流量下降。

离心泵：出口关死流量归零；扬程是泵本身特性，不可以长时间闷泵。





五、隔膜泵选型步骤

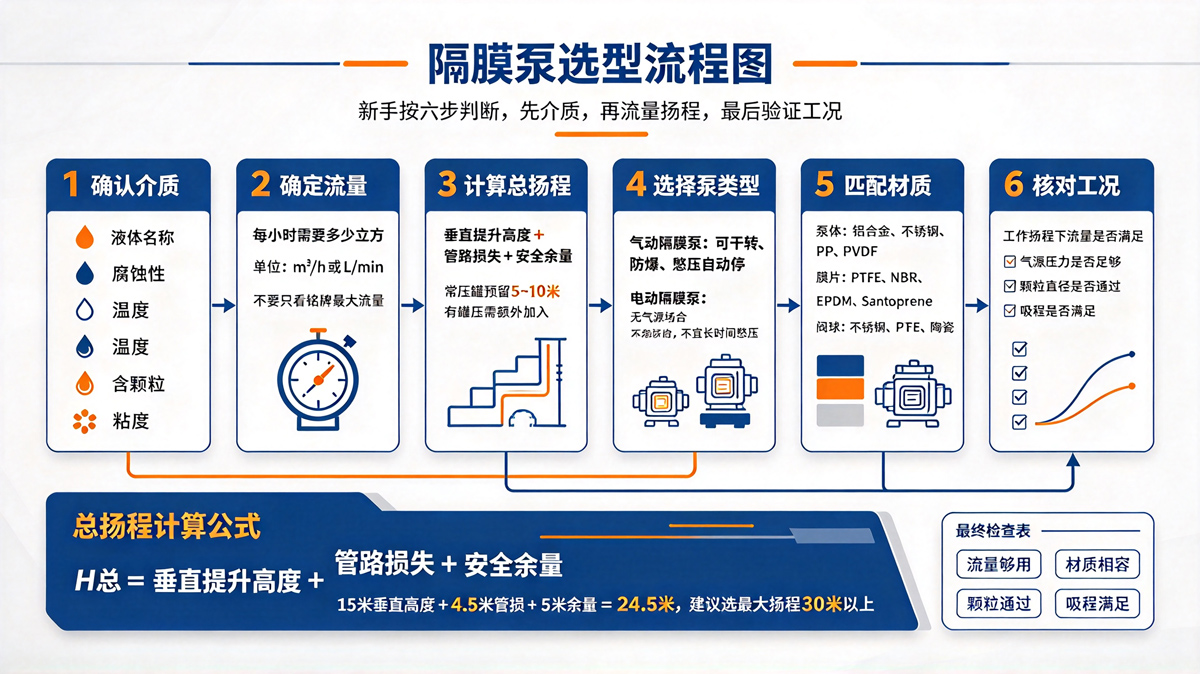

1.先算总需要扬程，再确定流量，再看介质选材质，最后选泵。

公式：总需要扬程H总=垂直提升高度+管路损失+安全余量

垂直提升高度：液体最低液面到输送最高点的垂直距离，不是管道总长。比如液体在地面，打到15米高罐，垂直高度就是15m。

管路损失（管阻） 弯头、阀门、过滤器、管道摩擦都会消耗扬程，经验估算：

管道短（小于30米）、弯头少：按垂直高度的20%~30%估算

管道很长、弯头多、有过滤器：按垂直高度40%~60%估算

粘稠液体、带颗粒泥浆，管损会明显变大，余量要加大

安全余量：常压储液罐，一般预留5~10米扬程作为安全余量；如果接收罐内部带压力，还要额外加上罐内压力对应的扬程。

举例：液面到罐顶垂直高度15米，管道不长，常压罐 垂直高度15m + 管损15×0.3=4.5m + 安全余量5m = 24.5m 选型泵最大扬程 ≥24.5m，建议选择最大扬程30m以上的隔膜泵。



2.两个必看核心参数：流量+扬程，缺一不可

确定每小时需要输送多少立方液体（m³/h），算出总扬程，查看泵性能曲线：在你算出的工作扬程下，泵实际流量要大于等于你的需求流量，新手最容易踩坑：只看泵铭牌最大扬程/空载流量，忽略背压升高后流量会缩水。



3.介质条件（决定泵材质）

液体是什么：清水/胶水/泥浆，有没有固体颗粒？

是否腐蚀、有没有溶剂、温度多少？根据介质匹配泵体、膜片、阀球材质，保证介质相容。



4.气动泵额外注意气源

就算泵铭牌写最大扬程80米，如果现场气源压力只有0.4MPa，实际最多只能打出约40米扬程，气源不够，泵达不到额定能力。



5.额外检查项

如果需要从低处吸料，核对泵自吸高度，不要超过泵参数；

液体含颗粒，核对泵允许通过的最大颗粒直径；

液体粘度高，要放大泵选型规格，粘度越高流量衰减越厉害；

管路震动大，考虑加装脉动阻尼器。
