在隔膜泵中脉动阻尼器有什么作用？

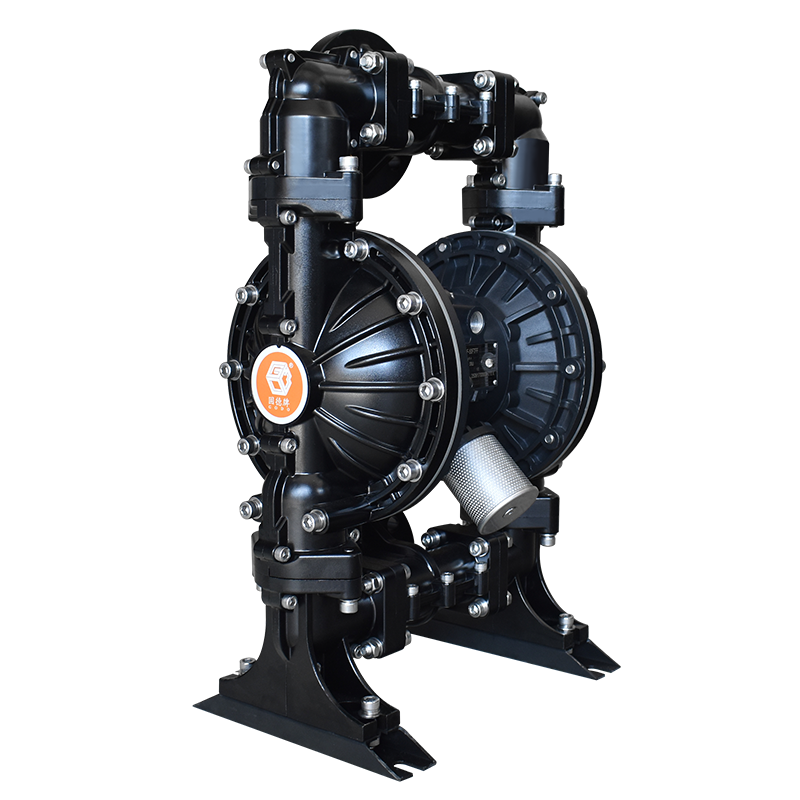

气动隔膜泵和机械驱动隔膜泵因适用范围广、可靠性高而被广泛使用，但它们输出的流体并不是完全连续和平稳的，这正是脉动阻尼器发挥作用的地方，本文主要介绍脉动阻尼器的作用、工作原理，以及如何判断你的系统是否需要安装脉动阻尼器。



1.为什么隔膜泵会产生脉动？

隔膜泵通过隔膜往复运动来输送流体，在每一个工作行程中，隔膜将流体推出泵腔；随后在隔膜回程时，出口流量会短暂下降，甚至暂时停止。虽然许多隔膜泵采用两个泵腔交替工作，但输出流量依然无法做到完全连续。因此，排出管路中的流量和压力会随着每一次泵送行程周期性升高和降低。这种现象被称为脉动。如果不对脉动进行控制，它可能引起管道振动、压力波动、测量误差以及设备磨损等一系列问题。

2.什么是脉动阻尼器？

脉动阻尼器，也称为脉动缓冲器或压力波动抑制器，是一种安装在泵系统排出管路中的装置，在某些系统中也可以安装在吸入侧。它的主要作用是吸收压力峰值，并在泵的两个行程之间释放储存的能量，从而将不均匀的脉冲流转换为更加稳定的流动。大多数脉动阻尼器内部都采用柔性隔膜或囊袋，将工艺流体与压缩空气或气体隔开。内部气体就像一个缓冲垫，其作用类似于汽车上的减震器，可以吸收瞬间产生的压力变化。



3.脉动阻尼器是如何工作的？

整个工作过程可以分为四个步骤：

（1）、泵送行程期间压力升高

当泵开始排出流体时，管路压力升高。一部分流体进入脉动阻尼器，并推动内部隔膜，从而压缩隔膜另一侧的气体。

（2）、储存能量

脉动阻尼器吸收这部分压力冲击和流体能量，防止压力峰值直接沿着管路向下游传播。

（3）、两个泵送行程之间压力下降

当泵的瞬时输出降低时，之前被压缩的气体开始膨胀，并推动储存在阻尼器中的流体重新进入管路。

（4）、流量趋于平稳

通过吸收压力峰值并在低压阶段释放流体，系统中的压力和流量波动被明显削弱，从而获得更加稳定的输出。





4.使用脉动阻尼器的主要优势

（1）、更平稳、更稳定的流量

在计量、定量输送、过滤、喷涂和涂覆等应用中，稳定流量非常重要。

脉动阻尼器可以降低流量波动，使输出更加均匀，从而提高工艺精度和产品一致性。

（2）、减少管道振动和噪声

脉动会导致管道摇晃、软管甩动以及系统产生明显的振动和噪声。

降低压力波动后，可以减少作用在管道支架、接头和管件上的机械应力。

（3）、保护下游设备

压力表、流量计、阀门、过滤器以及喷嘴在持续脉动压力下可能出现测量不稳定或加速磨损。

脉动阻尼器能够降低压力波动，从而帮助保护这些部件并延长其使用寿命。

（4）、减少泵本身的磨损

剧烈的压力峰值和水锤效应会增加隔膜、止回阀和密封件所承受的机械负荷。通过降低这些瞬时压力峰值，脉动阻尼器可以帮助减少部件磨损、维护频率以及设备停机时间。

（5）、改善吸入侧性能

脉动阻尼器也可以安装在泵的入口侧。在一些系统中，它可以帮助泵更加稳定地吸入流体，降低气蚀风险，并改善长距离吸入管路中的工作表现。



5.什么时候需要安装脉动阻尼器？

如果你的系统出现以下情况，可以考虑安装脉动阻尼器：

（1）管道明显晃动或软管甩动

（2）压力表或流量计读数持续波动

（3）喷雾形状不均匀，计量或加药量不稳定

（4）管道接头出现泄漏或松动

（5）阀门、密封件或隔膜过早磨损

（6）排出管路较长

经常使用脉动阻尼器的应用包括：化学品计量与加药、油漆与涂料输送、食品饮料加工、水处理、印刷与油墨输送以及压滤机供料等系统。



6.选择和安装脉动阻尼器时需要注意什么？

（1）根据泵的参数选择合适的尺寸。

如果脉动阻尼器容量太小，就无法有效降低压力和流量波动。阻尼器尺寸通常需要根据泵每个行程的排量、流量、工作压力以及系统对流量稳定性的要求进行选择。

（2）确认材料的化学兼容性。

隔膜和壳体材料需要与输送介质以及工作温度相匹配。常见材料包括 PTFE、EPDM、Santoprene、聚丙烯（PP）、PVDF 和不锈钢等。

（3）设置正确的预充压力。

许多脉动阻尼器在使用前需要进行气体预充。预充压力通常按照系统工作压力的一定比例进行设置，具体数值应参考制造商提供的技术要求。

预充压力设置不正确，是脉动阻尼器效果不理想的常见原因之一。

（4）尽量靠近泵安装。

脉动阻尼器应尽可能安装在靠近泵出口的位置。这样可以在压力脉动沿管路传播之前将其吸收，从而获得更好的缓冲效果。

（5）定期检查。

应定期检查内部隔膜状态以及气体预充压力。如果气体压力下降，或者隔膜出现老化和损坏，脉动阻尼器的效果也会明显下降。



总结

脉动阻尼器虽然只是泵系统中的一个小型附件，但它可能对整个系统的运行表现产生明显影响。通过吸收压力峰值和降低流量脉动，它可以提高工艺稳定性、保护系统设备，同时减少振动、噪声以及维护需求。如果你的隔膜泵系统正在出现管道振动、仪表读数不稳定或输出流量不均匀的问题，那么正确选型和安装脉动阻尼器通常是一种简单而有效的解决方案。
