气动隔膜泵不动作？重点排查配气阀、连杆、助动杆密封圈

很多现场维修人员遇到气动隔膜泵气源压力正常，但是泵不动作，不能往复，一直有气流声这样的问题，一般是先检查膜片、进出口球阀，结果排查一圈找不到问题，其实这类故障，很大概率不是膜片损坏，而是配气阀卡滞、连杆轴磨损、助动杆密封圈老化漏气造成。

配气阀是控制气路换向的核心，一旦阀芯卡滞、密封失效，泵无法完成左右换向；连杆磨损、助动杆密封圈破损，压缩空气内泄，气动力不足，出现泵不往复，或者动作无力、流量达不到额定值。下面按顺序拆解故障现象、原因、现场排查步骤。



一、气动隔膜泵不动作（通气完全不动）——配气阀是首要怀疑点
配气阀（换向气阀）是气动隔膜泵气马达的控制核心，负责切换左右气室进气。
常见失效：
1. 压缩空气含水、含杂质，杂质卡在配气阀芯，阀芯卡死，无法换向，泵直接不动；
2. 配气阀内部O圈磨损漏气，压缩空气直接内泄，无法推动隔膜往复；
3. 配气阀阀套磨损，换向压力不足，泵停在单侧无法切换。
排查方法：拆开气马达端盖，取出配气阀芯，清洗阀芯与阀套；检查有无划痕、毛刺。有划痕、密封件老化，直接更换配气阀维修包。

二、泵能轻微动作，但不上量、无力——连杆磨损、助动杆密封圈内泄
泵可以小幅摆动，但是吸力差、出料流量很小，气源压力看着正常，消音器持续漏气，基本就是助动杆密封圈（V型圈/O圈）破损。
1. 助动杆密封圈作用：密封中心连杆，隔离左右气室。密封圈老化、开裂、磨损，压缩空气从气室互相串气，有效推力下降，泵往复无力，流量上不去。
2. 连杆（中心轴）磨损：连杆表面拉伤、有沟槽，就算换新密封圈，密封依旧失效，反复漏气。
典型现象：空载能缓慢动作，一带负荷就停，物料输送不上量。

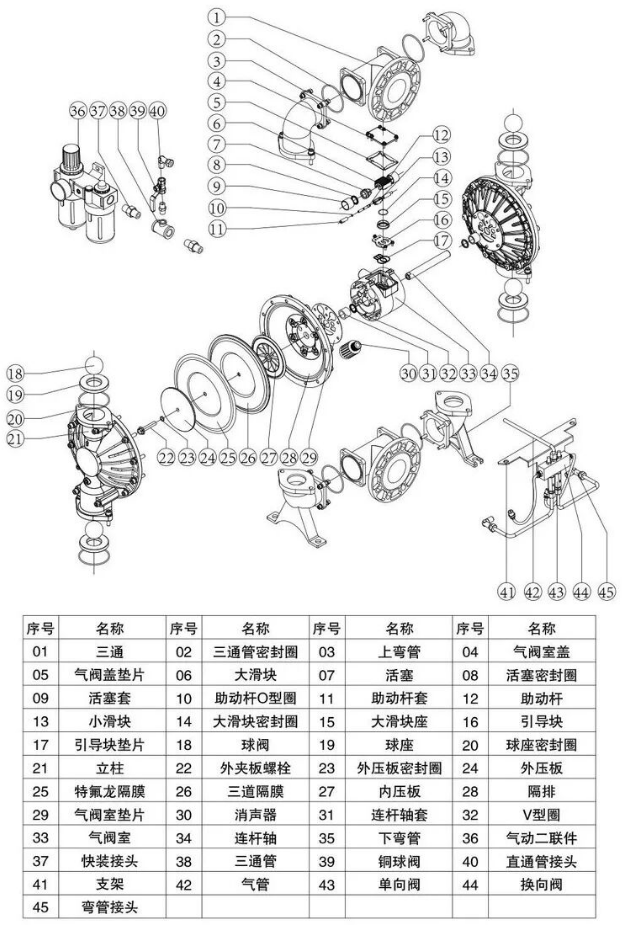

排查：拆开气马达，抽出连杆，目视检查连杆表面有没有拉伤；检查助动杆密封圈有无硬化、开裂、缺口。连杆轻微拉伤可以抛光，拉伤严重直接更换；密封圈属于易损件，维修时建议成套更换。

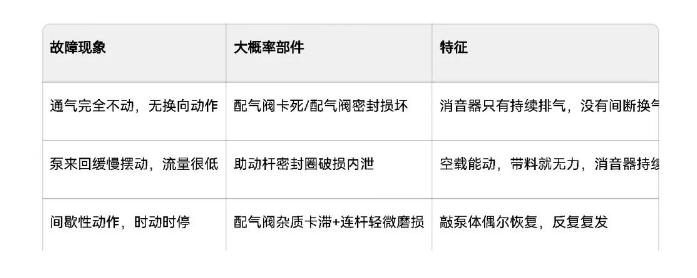

三、快速区分3种部件故障简易判断表

四、维修装配注意事项

1. 更换助动杆密封圈时，不要硬刮密封圈，装配时保护密封圈唇边，避免被连杆螺纹划伤；​

2. 装配连杆时，表面涂抹少量润滑脂，防止干摩擦快速磨损；​

3. 压缩空气前端必须加装过滤器，气源含水、杂质是配气阀、密封圈快速损坏的根源；​

4. 不要单纯只换密封圈，连杆表面有划痕，必须同步处理，否则新密封圈很快再次损坏。
